Namontujte zvárací rotátor Výrobca

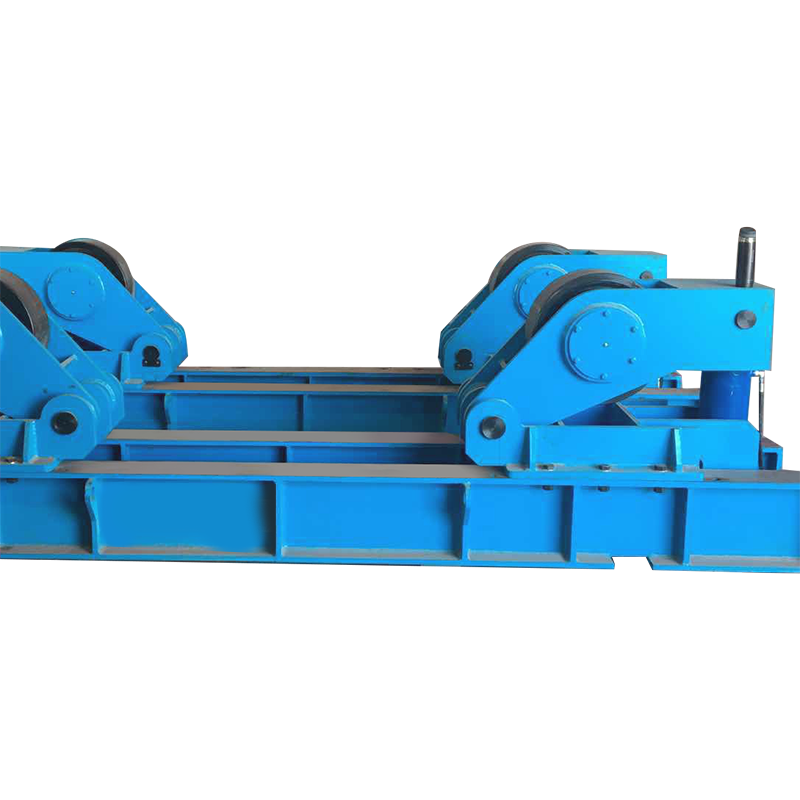

1 sada namontovaného zváracieho rotátora sa skladá z 2 napínacích rotátorov, z ktorých každý má 2 valčeky zdvíhané olejovým valcom. Zvyčajne je vybavený funkciou manuálneho orbitálneho pohybu.

O nás
Wuxi WeldNice Heavy Industry Technology Co., Ltd.
Wuxi WeldNice Heavy Industry Technology Co., Ltd. Vyrába a prevádzkuje rôzne typy zváracích rotátorov, manipulátorov, polohovačov, CNC plazmových a plameňových rezacích strojov, automatických zváracích zariadení, špeciálnych zváracích a rezacích strojov a zváracích návarových liniek, lodí, H-nosníkov a výrobných liniek pre veterné veže atď. Ako profesionálny Čína Namontujte zvárací rotátor Výrobca a ODM Namontujte zvárací rotátor Spoločnosť, ročne vyrobí viac ako 500 kusov rôznych zváracích zariadení. Výrobky sa vyvážajú hlavne do desiatok krajín vrátane Spojených štátov, Nemecka, Japonska, Španielska, Talianska, Spojeného kráľovstva, Južnej Kórey, Austrálie a Kanady. Medzi spolupracujúcich zákazníkov patria spoločnosti z oblasti veternej energie, stavebného priemyslu, strojárstva atď., z toho viac ako 10 svetoznámych spoločností. Stala sa ich významným dodávateľom zváracích zariadení v Číne.
Certifikát cti
  • Živnostenská licencia Zhezhen
  • Certifikácia Zhezhen CE (valčekový rám)
Správy
Novinky
Namontujte zvárací rotátor Priemyselné znalosti

A Fit-Up zvárací rotátor je dôležité pomocné zariadenie používané pri vyrovnávaní a zváraní rúr, valcov a veľkých prstencových obrobkov. Štandardná súprava Fit-Up zváracieho rotátora sa zvyčajne skladá z dvoch napínacích rotátorových jednotiek, z ktorých každá je vybavená dvojicou valcov zdvíhaných hydraulickými valcami. Často integruje funkciu manuálneho orbitálneho pohybu na dosiahnutie presného centrovania, otáčania a zvárania obrobku.


Pracovný princíp

Zariadenie podporuje obrobok prostredníctvom dvoch nezávislých, ale synchronizovaných valčekových jednotiek. Hydraulické valce poskytujú plynulú a silnú zdvíhaciu silu, čo umožňuje jednoduché nastavenie výšky valcov pre obrobky rôznych priemerov a umožňuje mikrozdvihnutie/spustenie obrobku na vyrovnanie. Valce sú poháňané motormi, ktoré umožňujú plynulé otáčanie s premenlivou rýchlosťou v smere dopredu aj dozadu. To zaisťuje, že sa obrobok počas zvárania otáča konštantnou rýchlosťou, čo zaručuje rovnomernú kvalitu zvaru. Funkcia ručného orbitálneho pohybu umožňuje operátorom jemne nastaviť polohu rotátora pozdĺž osi obrobku, čím sa výrazne zvyšuje flexibilita a presnosť zarovnania.


Typické aplikačné scenáre

Fit-Up zváracie rotátory sú široko používané v energetickom a chemickom priemysle, pri výrobe ťažkých strojov a tlakových nádob. Typické prípady aplikácie zahŕňajú:

  • Sekcie veternej veže: Na zarovnanie pozdĺžnych švov a zváranie obvodových švov kužeľových a rovných častí.

  • Skladovacie nádrže a tlakové nádoby: Na zarovnanie plášťa a vnútorné/vonkajšie obvodové zváranie.

  • Potrubie s veľkým priemerom: Na vyrovnávanie a zváranie cievky potrubia.

  • Offshore Platform Modules: Na výrobu rôznych stĺpových a valcových konštrukcií.

Ako profesionálny výrobca s viac ako dvoma desaťročiami skúseností v odvetví poskytuje spoločnosť Wuxi WeldNice Heavy Industry Technology Co., Ltd. stabilné a spoľahlivé zváracie rotátory Fit-Up a automatizované zváracie riešenia pre vyššie uvedené aplikácie.


Porovnanie kľúčových parametrov produktu

Rôzne modely Fit-Up zváracích rotátorov sa vyznačujú predovšetkým nosnosťou, pohonom a metódami ovládania. V tabuľke nižšie sú uvedené typické špecifikácie pre referenciu výberu:

Model / Parameter WFR-10T WFR-30T WFR-60T
Max. Nosnosť (tona) 10 30 60
Rýchlosť valcovej linky (m/min) 0,1-1,2 0,08-1,0 0,05-0,8
Zdvih zdvihu valca (mm) 200 300 400
Výkon hnacieho motora (kW) 1,5 x 2 3,0 x 2 5,5 x 2
Typ orbitálneho pohybu manuál manuál/Electric (Optional) Elektrické
Použiteľný rozsah priemeru valca (m) 0,5-3,0 1,0-5,0 1,5-8,0

Poznámka: Wuxi WeldNice môže poskytnúť návrh ODM na základe špecifických rozmerov obrobku zákazníka a požiadaviek na proces, pričom ponúka prispôsobenie veľkosti zariadenia, konfigurácii pohonu atď.

Pokyny pre údržbu a servis

Ak chcete zabezpečiť dlhodobú stabilnú prevádzku zváracieho rotátora Fit-Up, dodržujte tieto kľúčové body údržby:

Interval údržby Položky na kontrolu a údržbu
Denne / pred použitím 1. Skontrolujte pevné utiahnutie všetkých upevňovacích prvkov.
2. Skontrolujte tesnosť hydraulického systému a zabezpečte správnu hladinu oleja.
3. Vyčistite povrchy valcov a uistite sa, že sú bez rozstrekov zo zvárania a oleja/tuku.
Mesačne 1. Skontrolujte opotrebovanie pohyblivých častí, ako sú valčekové ložiská a obežné kolesá; okamžite namažte.
2. Skontrolujte bezpečnosť elektrických spojení.
Polročne / ročne 1. Vymeňte hydraulický olej a filtračné prvky.
2. Vykonajte dôkladnú kontrolu mazacieho oleja prevodovky; v prípade potreby vymeňte.
3. Vykonajte komplexnú kalibráciu presnosti zariadenia.

Fit-Up zváracie rotátory od Wuxi WeldNice sú navrhnuté s ohľadom na jednoduchú údržbu. Sú kryté záručnou dobou do 13 mesiacov, počas ktorej budú chybné diely (okrem poškodenia spôsobeného človekom) bezplatne vymenené, čím sa zabezpečí kontinuita zákazníckej výroby.


Často kladené otázky (FAQ)

Otázka 1: Ako si vyberiem správny model zváracieho rotátora pre môj obrobok?
A: Výber je primárne založený na maximálnej hmotnosti obrobku, rozsahu priemerov a dĺžky. Faktory, ako je výška ťažiska obrobku a vzdialenosť medzi valcami, sa musia zvážiť, aby sa zabezpečila stabilná prevádzka. Odporúča sa poskytnúť podrobné výkresy obrobku. Technický tím Wuxi WeldNice môže poskytnúť profesionálne výpočty výberu a potvrdenie programu.

Q2: Aké sú základné požiadavky na inštaláciu tohto zariadenia?
A: Je potrebný pevný, rovný betónový základ, aby vydržal plné zaťaženie zariadenia a obrobku a aby sa potlačili vibrácie. Špecifické rozmery kotevných skrutiek a požiadavky na nosnosť sú podrobne uvedené na výkrese základov zariadenia.

Q3: Je potrebná funkcia manuálneho orbitálneho pohybu?
A: Funkcia ručného orbitálneho pohybu je veľmi praktická pre aplikácie vyžadujúce časté nastavovanie polohy rotátora na prispôsobenie obrobkov rôznych dĺžok alebo na presnú korekciu nesúososti, čím sa výrazne zlepšuje účinnosť zarovnania. Pre veľkosériovú výrobu pevných dĺžok možno zvoliť pevný typ.

Q4: Môže byť vaše zariadenie integrované do automatizovaného zváracieho systému?
A: Absolútne. Fit-Up zváracie rotátory vyrábané spoločnosťou Wuxi WeldNice sa štandardne dodávajú s rozhraniami riadiaceho systému. Možno ich jednoducho integrovať so zváracími zdrojmi, manipulátormi, portálmi atď., aby vytvorili automatizované zváracie pracoviská alebo výrobné linky, umožňujúce koordinované riadenie.

Q5: Aké sú kľúčové výhody vášho zariadenia?
A: Hlavné výhody fit-Up zváracích rotátorov Wuxi WeldNice spočívajú v: robustnej konštrukcii zaisťujúcej vysokú nosnosť a dlhú životnosť na základe 20-ročných skúseností s výrobou vysokovýkonných zváracích zariadení; presný systém hydraulického zdvíhania a riadenia rýchlosti zaisťujúci plynulú prevádzku a presné polohovanie; a hlboká možnosť prispôsobenia ODM na základe zákazníckych procesov, ktorá zaisťuje dokonalú zhodu medzi zariadením a výrobnými potrebami.
