Prečo sa výrobcovia veľkých kovových konštrukcií obracajú na automatizované riešenia zvárania?

Hlboký ponor do toho, ako systémy zváracích stĺpov a výložníkov menia výrobu nádrží, potrubí a tlakových nádob

V globálnom prostredí ťažkej výroby je dopyt po veľkých, robustných a bezchybne skonštruovaných kovových konštrukciách neustále prítomný. Od masívnych skladovacích nádrží, ktoré obsahujú životne dôležité zdroje, až po tlakové nádoby, ktoré pracujú v extrémnych podmienkach, integrita týchto produktov závisí od jedného kritického procesu: zvárania. Po celé desaťročia sa výroba týchto komponentov vo veľkej miere spoliehala na zručnosť a vytrvalosť manuálnych zváračov. Keďže však priemyselné štandardy kvality, bezpečnosti a efektívnosti neustále rastú, prebieha významný posun. Rastúci počet výrobcov v súčasnosti využíva automatizované riešenia Zvárací manipulátor/Zvárací stĺp a výložník/Zváracie centrum/Automatické zváranie systém v popredí tejto transformácie. Tento článok skúma dôvody tohto celoodvetvového pohybu, ponorí sa do funkčnosti, výhod a prispôsobiteľných funkcií týchto pokročilých systémov, ktoré stanovujú nové štandardy vo výrobe kovov.

Neodmysliteľné prekážky ručného zvárania vo veľkom meradle

Pred pochopením riešenia je nevyhnutné oceniť výzvy tradičného prístupu. Zváranie pozdĺžnych a obvodových švov veľkopriemerovej nádrže alebo silnostennej tlakovej nádoby je náročná úloha. Ručné zváranie, hoci je všestranné, predstavuje sériu významných prekážok v týchto aplikáciách:

Únava a nedôslednosť operátora: Manuálny zvárač musí dlhodobo udržiavať pevnú ruku, konzistentnú rýchlosť pojazdu a presný uhol horáka. V priebehu viachodinového zvaru sa nevyhnutne dostaví fyzická únava. Táto únava vedie k zmenám zvarovej húsenice, čo môže ohroziť štrukturálnu integritu a estetickú kvalitu konečného produktu. Nezrovnalosti, ako je rozdielna šírka guľôčky, podrezanie alebo nedostatok fúzie, sú bežné problémy, ktoré vyplývajú priamo z ľudských faktorov.

Ťažké pracovné podmienky: Zváranie veľkých konštrukcií často zahŕňa nepohodlné a potenciálne nebezpečné polohy. Od zváračov sa môže vyžadovať, aby pracovali vo výškach, v stiesnených priestoroch alebo v nepohodlných pozíciách, aby mali prístup k švu. Tým sa nielen zvyšuje riziko nehôd, ale je aj fyzicky náročné dôsledne vyrábať vysokokvalitné zvary.

Nízka rýchlosť výroby: Rýchlosť odtavovania pri ručnom zváraní je obmedzená tým, čo môže bezpečne a efektívne riadiť jeden operátor. V prípade hrubých materiálov, ktoré si vyžadujú viacero prechodov zvaru, môže byť tento proces veľmi pomalý, čo môže viesť k prekážkam vo výrobnom pláne a k predĺženiu časového harmonogramu projektu.

Nedostatok kvalifikovanej pracovnej sily: Zváračský priemysel čelí dobre zdokumentovanému nedostatku kvalifikovaných odborníkov. Nájdenie a udržanie zváračov so špecifickými odbornými znalosťami potrebnými pre vysokotlakové práce na veľkých konštrukciách v kvalite kódu je neustálou výzvou pre mnohé výrobné dielne. Tento nedostatok zvyšuje náklady na pracovnú silu a môže obmedziť výrobnú kapacitu spoločnosti.

Vysoký odpad materiálu: Nezrovnalosti v procese zvárania často vedú k chybám. Oprava týchto defektov vyžaduje vybrúsenie zlého zvaru a opätovné zvarenie, čo spotrebuje dodatočný prídavný materiál, ochranný plyn a čas. Toto prepracovanie pridáva značné náklady na výrobný proces.

Definovanie moderného výrobného pracanta: zvárací stĺp a výložník

Na riešenie týchto výziev vyvinula inžinierska komunita zvárací manipulátor/zvárací stĺp a výložník/zváracie centrum/automatický zvárací systém. Jadrom tohto zariadenia je sofistikované mechanické rameno navrhnuté na presné umiestnenie a pohyb zváracej hlavy po vopred stanovenej dráhe. Systém sa zvyčajne skladá z niekoľkých kľúčových komponentov:

• Stĺpec: Robustná, vertikálna konštrukcia, ktorá poskytuje hlavnú podporu systému. Je navrhnutý tak, aby bol pevný a stabilný, aby sa zabránilo vibráciám, ktoré by mohli narušiť proces zvárania.
• Výložník: Horizontálne rameno, ktoré sa tiahne od stĺpika. Toto rameno možno zdvihnúť, spustiť a vysunúť alebo zasunúť, čo umožňuje zváracej hlave dosiahnuť ľubovoľný bod pozdĺž dĺžky obrobku. Pohyb ramena je poháňaný a riadený pre hladkú a presnú prevádzku.
• Vozík/sedlo zvárača: Malý vozík alebo sedlo namontované na ramene, ktoré nesie zvárací horák, podávač drôtu a niekedy aj iné príslušenstvo. Tento vozík môže prejsť po dĺžke výložníka.
• Riadiaci systém: Rozhranie, ktoré umožňuje operátorovi programovať a ovládať pohyb stĺpa a ramena, ako aj parametre zvárania (napätie, prúd, rýchlosť podávania drôtu atď.). Moderné systémy majú užívateľsky prívetivé dotykové obrazovky a intuitívne ovládanie.

Mechanizáciou pohybu zváracieho horáka tento systém odstraňuje ľudský prvok fyzickej námahy a nedôslednosti. Výsledkom je opakovateľný, spoľahlivý a vysokokvalitný zvárací proces, ktorý môže pracovať nepretržite po dlhú dobu.

Hlavné funkcie, ktoré vedú k konzistentnosti a kvalite

Účinnosť systému zváracieho stĺpa a výložníka spočíva v jeho schopnosti vykonávať špecifické zváracie úlohy s vysokým stupňom presnosti. Zdrojové informácie zdôrazňujú jeho široké uplatnenie pri zváraní vnútorných a vonkajších pozdĺžnych a obvodových švov. Poďme si rozobrať, ako sa to dosiahne.

Zváranie pozdĺžnych švov: Pozdĺžny šev je rovný, lineárny zvar, ktorý prebieha po dĺžke valcovej alebo plochej konštrukcie. Na zvarenie tohto švu je obrobok (napr. plochá doska, ktorá bude vytvarovaná do valca) umiestnený stacionárne. Rameno manipulátora je potom zarovnané rovnobežne so švom. Zvárací vozík sa pohybuje pozdĺž výložníka presne regulovanou rýchlosťou, zatiaľ čo zváracia hlava nanáša konzistentný, rovnomerný húsenec. Operátor môže sledovať proces z bezpečnej a pohodlnej vzdialenosti pomocou ovládacieho prívesku alebo stanice.

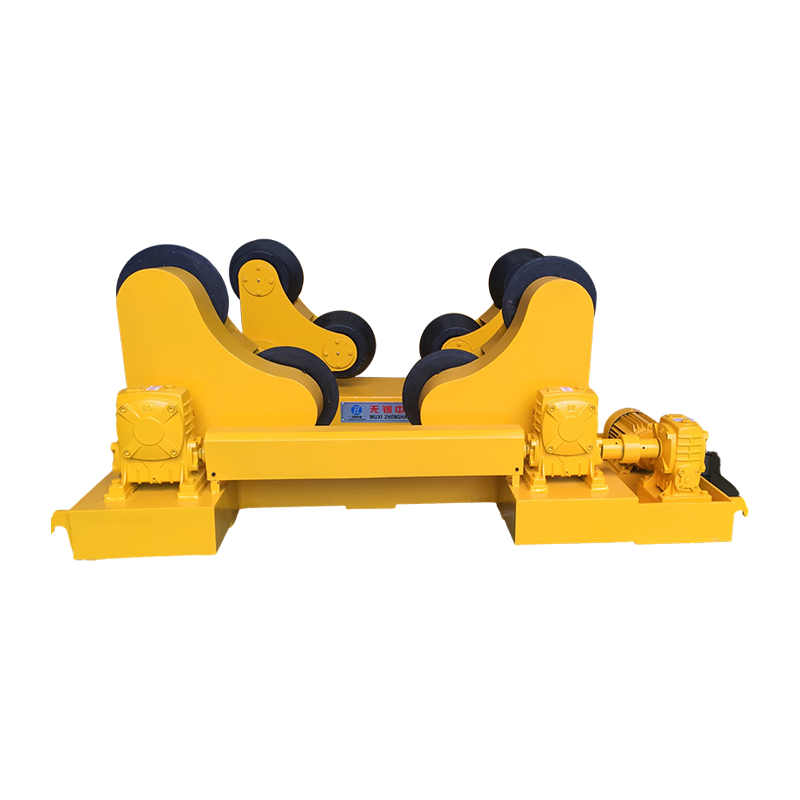

Zváranie obvodových švov: Obvodový (alebo obvodový) šev je kruhový zvar, ktorý spája dve časti potrubia alebo nádoby. Pri tejto operácii stĺp a výložník pracujú v spojení so zváracím rotátorom alebo otočným valcom. Valcový obrobok je umiestnený na rotátore, ktorý ho pomaly a rovnomerne otáča. Rameno je umiestnené tak, aby bol zvárací horák upevnený v správnom bode vzhľadom na rotujúci šev. Keď rotátor otáča obrobok, zvárací horák zostáva nehybný a vytvára dokonale kruhový zvar. Synchronizácia medzi rýchlosťou otáčania rotátora a parametrami zvárania je kľúčom k dosiahnutiu vysokokvalitného výsledku.

Schopnosť zvládnuť oba typy švov s rovnakou presnosťou robí zo zváracieho manipulátora/zváracieho stĺpa a výložníka/zváracieho centra/automatického zvárania neuveriteľne všestranné využitie vo výrobnej dielni. Poskytuje spoľahlivý základ pre zlepšenie kvality produktu, pretože mechanické pohyby sú oveľa konzistentnejšie ako to, čo je možné dosiahnuť ručne. Táto opakovateľnosť je rozhodujúca pre splnenie prísnych priemyselných noriem a noriem, ako sú normy stanovené Americkou spoločnosťou strojných inžinierov (ASME) pre tlakové nádoby.

Prispôsobenie automatizácie konkrétnym potrebám: Sila prispôsobenia

Jednou z významných výhod moderných stĺpových a výložníkových systémov je ich prispôsobivosť. Výrobcovia ako WeldNice chápu, že rôzne aplikácie majú jedinečné požiadavky. Preto podporujú návrh prispôsobených funkcií. To umožňuje výrobcovi nakonfigurovať systém, ktorý je presne prispôsobený ich špecifickým výrobným potrebám. Poďme preskúmať niektoré zo spomínaných pokročilých možností a ich praktické výhody.

Zvýšenie rýchlosti pomocou tandemového zvárania pod tavivom

Pre aplikácie, kde je hlavným záujmom rýchlosť, ako napríklad pri výrobe hrubostenných konštrukcií, je tandemové zváranie pod tavivom (SAW) výkonnou možnosťou. Táto konfigurácia zahŕňa dva zváracie drôty, ktoré sú vedené cez jednu zváraciu hlavu alebo dve tesne umiestnené hlavy. Oba vodiče sú napájané buď z rovnakého zdroja energie, alebo z dvoch samostatných zdrojov.

Ako to funguje: Olovený drôt vytvára primárny zvarový kúpeľ, zatiaľ čo vlečný drôt nasleduje a pridáva do tej istej kaluže viac tepla a výplňového materiálu. Toto usporiadanie výrazne zvyšuje rýchlosť nanášania v porovnaní s nastavením s jedným vodičom.

Praktické výhody: Hlavnou výhodou je dramatické zvýšenie rýchlosti zvárania. V prípade hrubého plechu, ktorý môže vyžadovať desať prechodov jedným drôtom, môže tandemové nastavenie dosiahnuť rovnaký zvar iba v piatich alebo šiestich prechodoch. To sa priamo premieta do skrátenia pracovného času, nižšej spotreby energie a rýchlejšieho dokončenia projektu. Je to efektívne riešenie pre prostredia s vysokou produkciou, kde je čas kritickým faktorom.

Dosiahnutie efektivity pri hrubých materiáloch pomocou zvárania s úzkymi medzerami

Pri zváraní veľmi hrubých materiálov tradičné metódy vyžadujú široké skosenie V-drážky. To znamená, že na vyplnenie škáry sa musí naniesť veľké množstvo prídavného kovu, čo je časovo náročné a drahé. Zváranie s úzkymi medzerami je špecializovaná technika určená na riešenie tohto problému.

Ako to funguje: Namiesto širokého skosenia je pripravená úzka drážka v tvare U alebo J. Škára môže byť široká len niekoľko milimetrov. Na nasmerovanie oblúka do spodnej časti tejto úzkej drážky sa používa špeciálna zváracia hlava a horák. Proces často zahŕňa tkanie alebo oscilačný pohyb, aby sa zabezpečilo, že bočné steny sú správne spojené.

Praktické výhody: Výhody sú značné. Zmenšením objemu spoja možno množstvo potrebného prídavného kovu znížiť o 50 % alebo viac. To vedie k významným úsporám nákladov na zvárací drôt a tavivo. Okrem toho, pretože sa celkovo do obrobku dostáva menej tepla, dochádza k zníženiu skreslenia a menšej tepelne ovplyvnenej oblasti (HAZ), čo môže byť prospešné pre mechanické vlastnosti materiálu. Táto metóda je obzvlášť vhodná pre hrubostenné tlakové nádoby, reaktory a iné komponenty s vysokým zaťažením.

Rozšírenie schopností s pokročilými funkciami

Okrem špecifických procesov zvárania je možné integrovať celý rad ďalších funkcií na zlepšenie funkčnosti a jednoduchosti použitia systému stĺpov a výložníkov.

Orbitálny pohyb: Táto funkcia umožňuje zváracej hlave pohybovať sa po kruhovej alebo orbitálnej dráhe okolo pevného bodu. Je užitočný pri aplikáciách, ako je zváranie spojov rúr a tvaroviek alebo iné zložité spoje, kde jednoduchý lineárny alebo obvodový pohyb nestačí.

Otáčanie stĺpcov: Niektoré pokročilé systémy ponúkajú otočný stĺpik. To umožňuje, aby sa celý výložník otáčal okolo základne, čo poskytuje prístup na rôzne strany veľkého alebo zložitého obrobku bez toho, aby ste museli premiestňovať celý manipulátor. Toto je cenná funkcia pre veľké, stacionárne konštrukcie, ako sú časti trupu lode alebo rámy budov.

Servomotory: Výber motorov na poháňanie pohybov výložníka a stĺpov má priamy vplyv na presnosť. Servomotory ponúkajú vysoký stupeň kontroly nad polohou, rýchlosťou a krútiacim momentom. Umožňujú veľmi presné polohovanie zváracej hlavy a dokážu udržiavať konštantnú rýchlosť pri meniacich sa podmienkach zaťaženia. Táto úroveň kontroly je výhodná pre kritické aplikácie a pre integráciu s automatizovanými systémami sledovania švov.

Jednotka na sledovanie švu: Aj pri najpresnejšom upevnení môže dôjsť k malým odchýlkam v polohe zvarového švu v dôsledku tepelnej deformácie alebo výrobných tolerancií. Jednotka na sledovanie švu používa senzor (často založený na laseri) na lokalizáciu skutočného spoja v reálnom čase. Potom automaticky upraví polohu zváracej hlavy tak, aby dokonale sledovala šev. Táto funkcia je neoceniteľná pre zabezpečenie konzistentnej kvality zvaru a zníženie potreby zásahu operátora, najmä na dlhých alebo zakrivených zvaroch.

Jednotka recyklácie taviva: Pri zváraní pod tavivom (SAW) sa na ochranu zvarového kúpeľa používa granulované tavidlo. Po zváraní sa toto tavivo môže zhromaždiť, rozdrviť a znova použiť. Jednotka na recykláciu taviva automatizuje tento proces, vysáva použité tavivo, preosieva nečistoty a trosku a vracia čisté tavivo do násypky na opätovné použitie. To znižuje plytvanie materiálom, znižuje prevádzkové náklady a pomáha udržiavať čistejšie pracovné prostredie.

Oscilátor: Zvárací oscilátor je zariadenie, ktoré spôsobuje, že zvárací horák vykonáva pohyb tkania zo strany na stranu, keď sa pohybuje. To je užitočné pre širšie drážky zvaru, pretože zaisťuje správne spojenie bočných stien a môže pomôcť kontrolovať tvar a šírku konečnej zvarovej húsenice. Rýchlosť, šírka a čas zotrvania oscilačného vzoru sa dajú presne naprogramovať.

Povrchová úprava pásu: Tiež známy ako obklad, je to proces používaný na nanášanie vrstvy zliatiny odolnej voči korózii alebo opotrebeniu na povrch lacnejšieho základného kovu. Namiesto drôtu sa ako elektróda používa široký pás kovu (napr. nehrdzavejúca oceľ). Stĺpový a ramenový systém vybavený na povrchovú úpravu pásov môže rýchlo a efektívne obložiť veľké plochy, ako napríklad vnútro tlakovej nádoby, a poskytnúť ochrannú vrstvu tam, kde je to najviac potrebné.

Porovnávací pohľad: Manuálne vs. automatizované zváracie procesy

Na lepšie znázornenie vplyvu tejto technológie zvážte nasledujúce porovnanie medzi tradičným manuálnym prístupom a automatizovaným procesom pomocou systému stĺpov a výložníkov.

Kľúčové úvahy pri výbere systému

Pre výrobcu, ktorý zvažuje investíciu do zváracieho manipulátora/zváracieho stĺpa a výložníka/zváracieho centra/automatického zvárania, musí byť zhodnotených niekoľko faktorov, aby sa zabezpečilo, že zvolené zariadenie bude v súlade s ich výrobnými potrebami. Nasledujúca tabuľka uvádza niektoré kľúčové parametre, ktoré je potrebné zvážiť.

Cesta vpred pre modernú výrobu

Integrácia automatizovaných zváracích riešení, ako je systém stĺpov a výložníkov, už nie je luxusom vyhradeným pre najväčšie korporácie; stáva sa nevyhnutnosťou pre každú výrobnú dielňu, ktorá chce zostať konkurencieschopná na dnešnom náročnom trhu. Prechod z manuálnych na automatizované procesy rieši najnaliehavejšie výzvy tohto odvetvia: potrebu vyššej kvality, vyššej efektívnosti, zvýšenej bezpečnosti a zníženej závislosti od vzácnej kvalifikovanej pracovnej sily.

Poskytnutím stabilnej, presnej a opakovateľnej platformy na zváranie tieto systémy umožňujú výrobcom vyrábať zložité kovové konštrukcie s úrovňou konzistencie, ktorú je ťažké dosiahnuť ručne. Schopnosť prispôsobiť zariadenie pomocou pokročilých funkcií, ako je tandemové zváranie, možnosti úzkych medzier a inteligentné sledovanie švov ďalej rozširuje jeho užitočnosť, čo mu umožňuje riešiť širokú škálu špecifických výrobných problémov.

Ako sa technológia neustále vyvíja, môžeme očakávať, že tieto systémy budú ešte inteligentnejšie a integrovanejšie. Funkcie ako vzdialené monitorovanie, zaznamenávanie údajov na kontrolu kvality a integrácia so systémami riadenia v celej továrni sú na obzore. Základný princíp však zostáva rovnaký: mechanizovať komplexnú úlohu zvárania, čím sa ľudská obsluha môže sústrediť na dohľad, programovanie a optimalizáciu procesov. Pre výrobcov nádrží, potrubí a tlakových nádob nie je zvárací manipulátor/zvárací stĺp a výložník/zváracie centrum/automatické zváranie len súčasťou vybavenia; je to strategická investícia do kvality, produktivity a zabezpečenia ich prevádzok do budúcnosti. $
