Nosník H z konštrukčnej ocele je za tepla valcovaný alebo zváraný oceľový profil s profilom tvaru H, tvorený dvoma paralelnými širokými pásnicami spojenými so zvislou stojinou. Jeho široké príruby rozdeľujú zaťaženie do strán a odolávajú vybočeniu v dvoch osiach, a preto je predvolenou sekciou pre oceľové stĺpy budov, primárne rámy a ťažké priemyselné nosníky. Zadanie jedného v praxi znamená uviesť štyri rozmery v milimetroch, triedu ocele, normu a teoretickú hmotnosť na meter.
Čo je nosník H z konštrukčnej ocele?
Nosník H z konštrukčnej ocele je otvorený profilový prvok, ktorého prierez pripomína veľké písmeno H. Zvislý prvok je stojina a dva vodorovné prvky sú pásnice. H nosníky sa vyrábajú buď valcované za tepla ako jeden kus, alebo zostavené zvarením troch oceľových plátov dohromady. Definujúcou geometriou je šírka príruby, ktorá sa takmer rovná výške sekcie a dáva prvku vysokú tuhosť v silnej aj slabej osi.
Kľúčové vlastnosti štrukturálneho H nosníka:
- Rovnobežné povrchy prírub zjednodušujú skrutkové spoje a zváranie v porovnaní s kužeľovými I profilmi.
- Široké príruby poskytujú bočnú stabilitu a znižujú efektívnu vzpernú dĺžku stĺpov.
- Symetrický prierez pracuje efektívne pri tlaku, ohybe a kombinovanom axiálnom plus momentovom zaťažení.
- Štandardné metrické H nosníky majú výšku sekcie približne od 100 mm do 1000 mm.
H Beam vs. I Beam: Kľúčové rozdiely a ako si vybrať
Najrýchlejší spôsob, ako odlíšiť tieto dve časti od seba, je príruba: lúč H má široké rovnobežné príruby, zatiaľ čo lúč I má užšie príruby so skoseným vnútorným povrchom. Táto geometria riadi, ako každá sekcia prenáša zaťaženie.
| Nehnuteľnosť | H Beam | I Beam |
|---|---|---|
| Tvar príruby | Široký a paralelný | Užšia, zúžená vnútorná strana |
| Tvar prierezu | H | I |
| Výška sekcie vs. šírka | Podobné hodnoty | Výška oveľa väčšia ako šírka |
| Primárny smer zaťaženia | Obojsmerný | Jednosmerný |
| Typická rola člena | Stĺpy, prenosové nosníky | Podlahové trámy, väznice |
| Výroba | Valcované alebo zvárané | Valcované za tepla |
H lúč použite, keď prvok musí odolávať momentu alebo tlaku v dvoch smeroch, ako napríklad stĺp budovy alebo prenosový nosník pod ťažkou stenou. Použite I nosník pre jednoduché rozpätie, ktoré sa ohýba hlavne v jednom smere, ako je podlahový nosník alebo mostový priečnik, kde nižšia vlastná hmotnosť znižuje náklady. Pre stĺpové aplikácie si nosník H zvyčajne vyžaduje menej ocele ako nosník I rovnakej kapacity, čo z neho robí ekonomickejšiu voľbu.
Ako čítať označenie veľkosti lúča H
Metrické označenie H nosníka uvádza štyri rozmery: výška sekcie podľa šírky pásnice podľa hrúbky pásu podľa hrúbky pásnice, všetko v milimetroch. V 300 × 300 × 10 × 15 znamená 300 mm vysoký profil s 300 mm širokými prírubami, 10 mm pásom a 15 mm prírubou. Pri porovnávaní sekcií najskôr skontrolujte hrúbku a šírku príruby, pretože určujú väčšinu ohybovej kapacity; hrúbka pásu riadi šmykovú kapacitu a lokálnu odolnosť proti vybočeniu.
Referenčná tabuľka veľkosti a hmotnosti nosníka H
Teoretická hmotnosť je plocha prierezu v metroch štvorcových vynásobená hustotou konštrukčnej ocele, 7850 kg/m³. Tolerancie frézy spôsobujú malé odchýlky, preto berte nižšie uvedené hodnoty ako predbežné konštrukčné referencie.
| Označenie (mm) | Výška sekcie (mm) | Šírka príruby (mm) | Hrúbka siete (mm) | Hrúbka príruby (mm) | Hmotnosť (kg/m) |
|---|---|---|---|---|---|
| V 100 × 100 × 6 × 8 | 100 | 100 | 6 | 8 | 17.2 |
| V 150 × 150 × 7 × 10 | 150 | 150 | 7 | 10 | 31.1 |
| V 200 × 200 × 8 × 12 | 200 | 200 | 8 | 12 | 49.9 |
| H 300 × 300 × 10 × 15 | 300 | 300 | 10 | 15 | 94.0 |
| V 400 × 400 × 13 × 21 | 400 | 400 | 13 | 21 | 172.0 |
| V 500 × 200 × 10 × 16 | 500 | 200 | 10 | 16 | 89.6 |
| V 600 × 200 × 11 × 17 | 600 | 200 | 11 | 17 | 106.0 |
Spoločné normy a triedy ocele pre H nosníky
Nosníky H sa vyrábajú podľa rôznych regionálnych noriem, preto prispôsobte normu konštrukčnému kódu používanému na mieste montáže.
| región | Štandardné | Bežné stupne | Poznámky |
|---|---|---|---|
| Európe | EN 10025 | S235JR, S275JR, S355JR | S355JR je predvolená pre zvárané oceľové konštrukcie |
| Spojené štáty americké | ASTM A992 / A572 | Gr.50 | A992 pokrýva tvary so širokou prírubou |
| Čína | GB/T 11263 | Q235B, Q355B | HW vyhovuje stĺpcom; HM vyhovuje nosníkom; HN vyhovuje ľahkým rámom |
| Japonsko | JIS G3101 | SS400, SM490A | SS400 je všeobecná konštrukčná trieda |
Potvrďte požiadavky na energiu nárazu pre chladné oblasti a skontrolujte, či je certifikát mlyna vydaný podľa najnovšieho štandardného vydania. Bežným obstarávacím rizikom je predpoklad, že identická chémia z rôznych mlynov funguje rovnakým spôsobom, preto vždy požadujte skúšobný certifikát s medzou klzu, pevnosťou v ťahu, predĺžením a hodnotami rázovej húževnatosti.
Aplikácie s H lúčom podľa rozsahu veľkostí
Praktický rozsah veľkostí lúčov H mapuje priamo do mierky budovy.
H 100 až H 200
V tomto rozsahu sa nosníky H objavujú v medziposchodiach, nízkopodlažných oceľových rámoch, schodiskových nosníkoch, podperách strojov a prefabrikovaných obytných konštrukciách. Ich nízka hmotnosť udržiava nízke náklady na prepravu a manipuláciu so žeriavom.
H 250 až H 400
Toto je ťažný rad pre jednopodlažné priemyselné budovy: primárne stĺpy a krokvy, nosníky žeriavových dráh, mostné priečniky a plošiny.
H 400 až H 600 a vyššie
Ťažké profily v tejto triede tvoria stĺpy výškových budov, hlavné rámy oceľových dielní, turbínové haly a veľké portálové rámy. Sú špecifikované aj v prístavných zariadeniach a vysielacích vežiach.
Valcované vs. vstavané H nosníky a úvahy o zváraní
H nosníky valcované za tepla sú ekonomické, keď požadovaný rozmer spadá do štandardného výrobného programu valcovne. Keď projekt potrebuje neštandardnú hĺbku, vyššiu triedu ocele, ako je S460 alebo Q460, alebo špecifický pomer medzi rebrom a prírubou, výrobcovia použijú zabudovaný H nosník: tri dosky zvarené spolu s dvoma súvislými pozdĺžnymi kútovými zvarmi.
Pretože tieto zvary prebiehajú po celej dĺžke lúča, rýchlosť a konzistencia zvaru poháňajú náklady aj skreslenie. Zváranie pod tavivom je preferovanou metódou a veľkých výrobcov kovových konštrukcií sa čoraz viac obracajú na automatizované zváranie pre tieto dlhé švy. Stĺpový a ramenový zvárací manipulátor SAW udržiava konštantný oblúk a rýchlosť pohybu, čo znižuje prepracovanie v porovnaní s ručným zváraním.

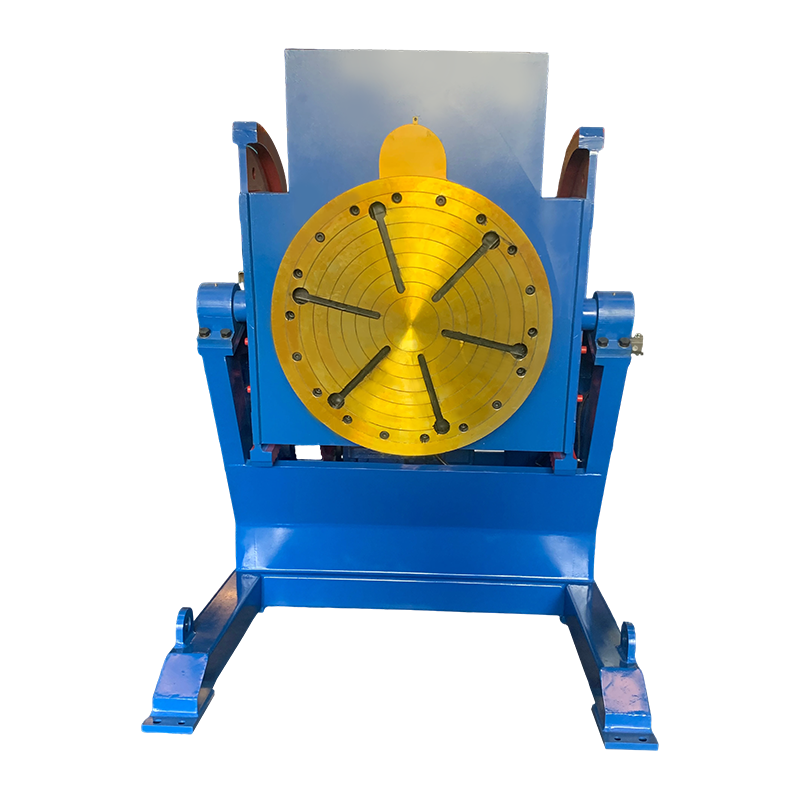

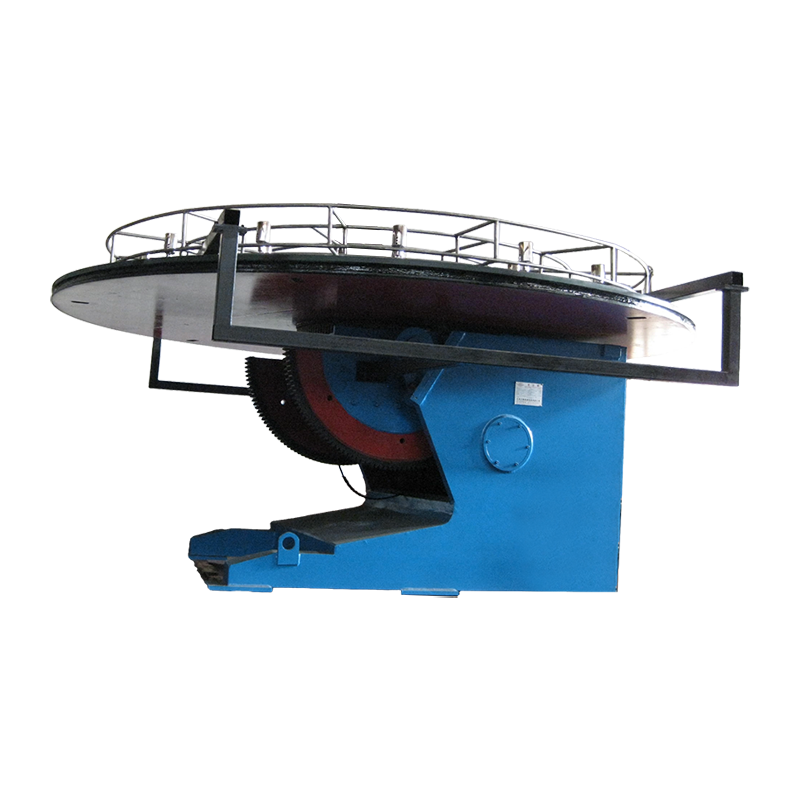

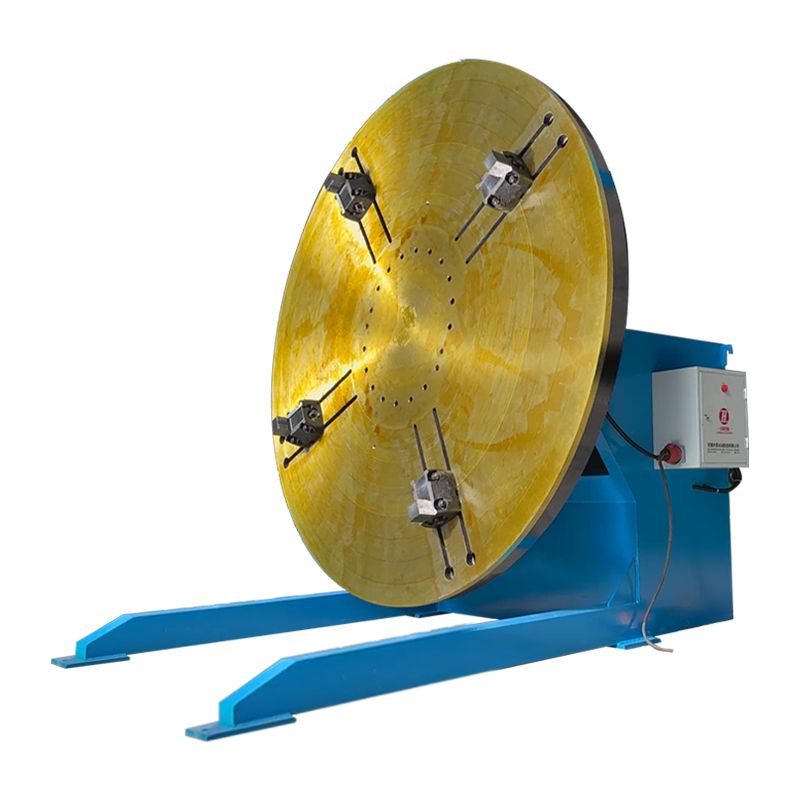

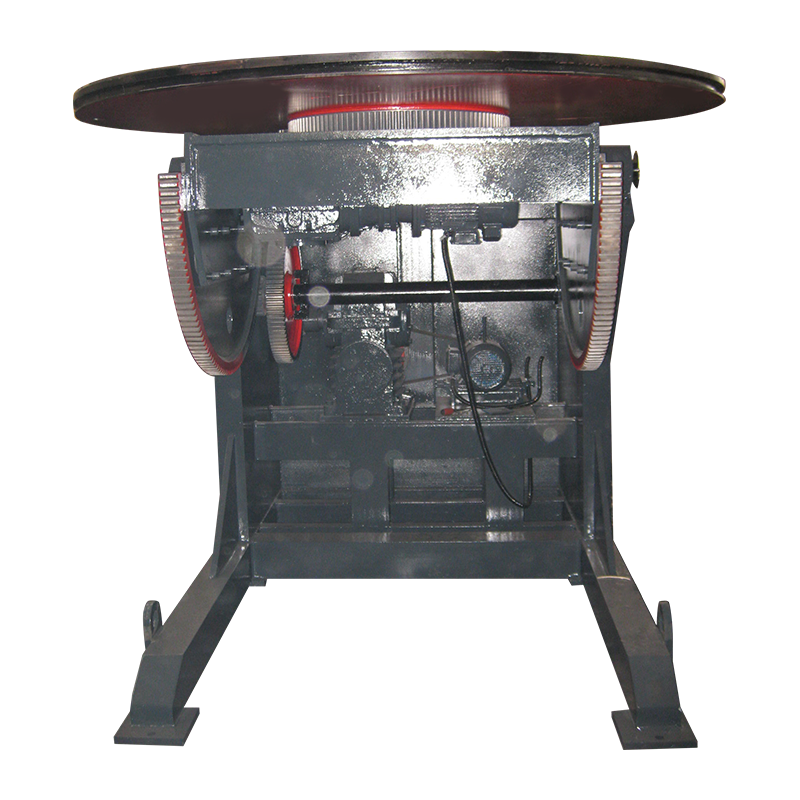

Výrobcovia stĺpov a výložníkov SAW, spoločnosť Wuxi WeldNice Heavy Industry Technology Co., Ltd je čínsky výrobca a spoločnosť SAW Column & Boom, podpora prispôsobenia, kompa... Zobraziť produkt → 10-tonové konvenčné zváracie polohovadlo na montáž konštrukčných nosníkov a stehové zváranie
Dodávatelia konvenčných zváracích polohovadiel 10T, továreň OEM/ODM - Wuxi WeldNice H Wuxi WeldNice Heavy Industry Technology Co., Ltd je dodávateľmi konvenčných zváracích polohovadiel 10T v Číne a továreň OEM / ODM, 10T Conv... Zobraziť produkt → Pre kratšie prvky, výstuhy a základové dosky, a výrobca zváracej techniky so skúsenosťami s výrobou H-lúča môže dostať každý spoj do spodnej polohy a zlepšiť rýchlosť nanášania a tvar guľôčky. Správne zvarený zostavený H nosník funguje rovnako ako valcovaný profil vo väčšine konštrukčných aplikácií za predpokladu, že zvary sú dimenzované na prenos plného zaťaženia a overené nedeštruktívnou kontrolou.
Ako vybrať správnu veľkosť lúča H
Výber začnite obálkou nákladu, nie odhadom veľkosti. Použite kód dizajnu vo svojom regióne a potom postupujte podľa týchto krokov:
- Uveďte všetky mŕtve, živé, veterné a seizmické zaťaženia pôsobiace na prvok.
- Určite nepodporovanú dĺžku a podmienky vystuženia pre každú os.
- Vypočítajte požadovaný modul prierezu a moment zotrvačnosti pre ohybové prvky alebo požadovanú hrubú plochu a polomer otáčania pre tlačné prvky.
- Zadajte tabuľku štandardných veľkostí a vyberte najmenšiu časť, ktorá spĺňa limity pevnosti, priehybu a lokálneho vybočenia.
- Overte vybranú sekciu proti kombinovaným axiálnym a ohybovým kontrolám.
- Skontrolujte hrúbku stojiny a príruby pre detaily pripojenia, najmä pre koncové dosky alebo momentové spojenia.
- Potvrďte dostupnosť platní a požiadavky na zváranie, ak plánujete nahradiť valcovanú sekciu namontovanou.
Bežnou chybou pri objednávaní je objednávanie ťažšej sekcie, než je potrebné, pretože väčšia je bezpečnejšia. Ťažší nosník zvyšuje vlastné zaťaženie, náklady na základy a rozpočet na oceľ a môže dokonca zvýšiť priehyb v dôsledku svojej vlastnej hmotnosti. Nákup založte na výstupe z kalkulácie, nie na vizuálnej intuícii.
Často kladené otázky
Tu sú odpovede na otázky, ktoré sa inžinieri a kupujúci ocele najčastejšie pýtajú na konštrukčné H nosníky.
Aký je hlavný rozdiel medzi lúčom H a lúčom I?
Hlavným rozdielom je geometria príruby. Nosník H má široké rovnobežné príruby, čo mu dáva vyššiu tuhosť okolo slabej osi, zatiaľ čo nosník I má užšie skosené príruby a je určený hlavne na jednosmerné ohýbanie. Vyberte H nosník pre stĺpy a obojsmerné momentové spojenia; vyberte I nosník pre jednoduché rozpätia podlahy a strechy.
Akú váhu môže uniesť nosník H z konštrukčnej ocele?
Nosnosť závisí od rozmerov sekcie, rozpätia alebo dĺžky stĺpa, triedy ocele, podmienok podpery a bočného vystuženia. Jeden stĺp H 300 × 300 × 10 × 15 môže za normálnych stavebných podmienok uniesť stovky kilonewtonov, ale presnú hodnotu treba odvodiť z kontroly vzperu. Vždy počítajte s príslušným štandardom namiesto spoliehania sa na orientačné pravidlo.
Je možné zvárať nosníky H z konštrukčnej ocele?
áno. Nosníky H valcované za tepla sa rutinne zvárajú pomocou oblúkového zvárania v tienidle, MIG, zvárania tavivom a zvárania pod tavivom. Použite prídavný kov zodpovedajúci základnej triede, dodržiavajte požiadavky na predhriatie pre hrubé príruby a chráňte spoj v chladnom počasí.
Je vytvorený nosník H rovnako pevný ako nosník valcovaný za tepla?
Vybudovaný H nosník dosahuje ekvivalentnú pevnosť, keď sú akosti plechu správne, pozdĺžne kútové zvary sú dimenzované na prenos plného zaťaženia a kvalita zvaru je overená kontrolou. Hlavnou výhodou montovanej sekcie je voľnosť pri zadávaní neštandardných výšok a optimalizovaných hrúbok plechu, ktoré valcovňa neponúka.
Akú triedu ocele si mám objednať pre vonkajšiu konštrukciu?
Pre exponované konštrukcie v chladnom podnebí vyberte triedu so zaručenou rázovou húževnatosťou, ako je S355J2 alebo Q355D. Pre vyhrievané vnútorné konštrukcie zvyčajne postačujú štandardné konštrukčné triedy ako S235JR alebo Q235B. Miestne konštrukčné predpisy stanovujú riadiace minimálne požiadavky.
Záverečné odporúčania
Špecifikujte každý H nosník jeho úplným označením, normou, triedou ocele a dĺžkou a požiadajte dodávateľa, aby potvrdil teoretickú hmotnosť na meter a tolerancie príslušnej normy. Pre neštandardné zvárané profily použite výrobnú linku vybavenú automatizovaným zváracím zariadením na kontrolu prívodu tepla, priamosti a produktivity. Pravidlo výberu je jednoduché: priraďte sekciu k dráhe načítania, overte výpočtom a nakupujte podľa uznávaného štandardu.
